QM170 面向纸板与瓦楞纸板戳穿强度测量，以落锤贯穿损失能量法定量抗穿刺性，是运输包装可靠性设备。QMESYS 韩国研发制造，符合国际标准，出口全球90+国家。
多档能量刻度 0~5.1J 至 0~41.4J 随板厚选档，选择调节型 Hammer 与高度调节夹具适配厚薄纸板。
落锤贯穿法测量戳穿功，符合 ISO 3036 / KS M 7056 / JIS P 8134，适配瓦楞纸板抗穿刺评价。
破裂撕裂——权威研究验证纸/膜/纸板破裂强度评价的关键作用
规定 Hammer 从一定角度落下贯穿试样，记录通过时损失能量测强度。
Standard/A/A+B/A+B+C 多档刻度，0~5.1J 至 0~41.4J 宽量程适配厚薄纸板。
选择调节型 Hammer 容量，按纸板厚度/楞型匹配冲击能。
高度调节型 Hammer 夹具，适配不同厚度试样。
专测纸板及瓦楞纸板穿刺强度，服务包装运输可靠性评价。

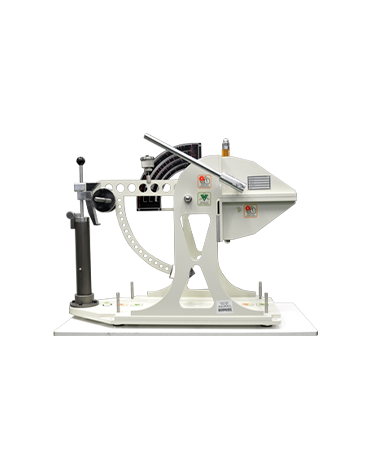

QM170纸板戳穿强度试验机，通过三角锥摆锤从固定角度下落穿透试样，测量能量损失来评估纸板与瓦楞纸板的戳穿强度。提供Standard/A/A+B/A+B+C共5档能量刻度（0~5.1J至0~41.4J），适配不同克重纸板与瓦楞纸箱的测试需求。
从瓦楞纸箱到纸盒包装——纸板在运输和使用中可能受到尖锐物冲击，戳穿强度直接关系包装防护性能。摆锤能量法测试，数据稳定可复现，是包装行业常规质控检测项目。
为纸板抗穿透性能评价设计——摆锤能量法+5档量程，戳穿强度数据可复现。
覆盖纸板、瓦楞纸板及包装材料抗穿刺强度测试，符合国际包装测试标准
5档能量刻度 · 0~41.4J · 落锤贯穿法
| 参数项 | QM170 |
|---|---|
| 产品类型 | 纸板穿刺强度试验机（Board-Puncture Resistance Tester） |
| 测量原理 | 规定 Hammer 落下贯穿试样，记录损失能量 |
| 刻度 (Scale) | Standard 0~5.1J；A 0~10.3J；A+B 0~20.7J；A+B+C 0~41.4J |
| Hammer | 选择调节型 Hammer 容量；高度调节型 Hammer 夹具 |
| 适用材料 | 纸板 / 瓦楞纸板 / 包装材料 |
| 外形尺寸 (W×D×H) | 860 × 400 × 780mm |
| 电源 | AC 220V 50/60Hz |
| 使用环境 | 10-35°C, ≤80%RH |
| 安全保护 | 过载保护/紧急停止 |
术语注释
0~41.4J
能量损失
按板厚
适配厚薄
符合纸板戳穿国际标准
本页面参数仅供参考，具体配置、精度及认证以双方签订的技术协议为准。产品持续优化，外观及规格恕不另行通知。
Br&Qmesys 赛船科学仪器，以伺服控制与精密传感为技术内核，专注高端材料物性测试仪器的研发与制造。自2004年成立以来，二十年自主研发积累，三大核心产品线累计交付突破千台。
远销全球 90+ 国家和地区，服务锂电、高分子、半导体、航空航天领域千余家科研院所与高端制造企业。
"每一次戳穿、每一次落锤、每一次能量，皆可追溯、可重复。"
QM170 纸板戳穿强度试验机核心技术获全球专利保护，产品通过CE、UL、CSA国际安全认证，韩国研发制造，出口全球90+国家和地区
核心技术获全球专利保护，高精度检测与自动化测试工艺
符合欧盟CE安全认证标准，畅行欧洲市场
符合美国UL安全认证标准（UL 61010-1），出口美国无忧
符合加拿大CSA安全认证标准，出口北美无忧
韩国研发制造，出口全球90+国家和地区
符合韩国KC安全认证标准，满足本土市场电气安全要求
符合欧盟RoHS有害物质限制指令，环保合规，畅行全球市场
符合美国FCC电磁兼容认证标准，出口美国市场畅通无阻
通过ISO 9001质量管理体系认证，全流程可追溯的品质管控
每台设备出厂前经三级校准与整机老化测试，随附校准证书与测试报告
服务全球新能源材料领军企业，覆盖韩国动力电池、锂电池隔膜、固态电解质全产业链
全球领先锂离子电池制造商，长期合作伙伴。
法国特种化学品巨头，材料研发信赖之选。
全球领先隔膜涂覆材料企业，精密测量合作伙伴。
韩国动力电池领军企业，出厂标准共同制定。
韩国领先电池制造商，产线品质信赖。
韩国隔膜龙头，高端品质共同追求。
韩国专业隔膜制造商，长期稳定合作。
全球最大动力电池制造商，规模化验证。
日本材料巨头，全球品质标准。
德国化工巨头，研发实验室信赖。
穿刺、落锤冲击与断裂能——权威研究成果，验证落锤能量损失法对包装/板材抗穿刺评价的关键作用
试样湿度对破裂强度影响。
纤维长度对缪伦耐破度影响。
织物密度对撕裂强度影响。
瓦楞结构对戳穿强度影响。
ASTM D1922撕裂测试方法。
蜂窝纸板破裂强度与缓冲性能。
楞型对耐破强度影响。
织物密度对撕裂强度影响。
戳穿强度与缓冲系数关系。

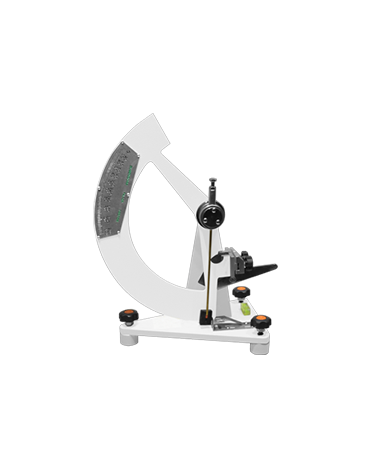

同属纸包装力学测试族——QM137 埃爾门多夫撕裂 · QM550A 缪伦破裂强度 · QM110CF 摩擦系数，可组合成纸包装测试线
关于 QM170 的采购、交付、服务等常见问题解答
用于纸板及瓦楞纸板等的戳穿（穿刺）强度测量：将规定 Hammer 从一定角度落下贯穿试样，记录损失能量得到戳穿强度，评价包装材料抗穿刺能力。
以规格表为准：刻度 Standard 0~5.1J / A 0~10.3J / A+B 0~20.7J / A+B+C 0~41.4J，外形 860×400×780mm。
落锤能量法：Hammer 从规定角度落下贯穿试样，以落锤贯穿前后的动能损失（焦耳）表征纸板戳穿强度。
适用 ISO 3036（纸板戳穿强度）、KS M 7056（韩国）、JIS P 8134（日本）。
按纸板厚度与楞型选择调节型 Hammer 容量，薄纸板用 Standard/A 档，厚瓦楞纸板用 A+B+C 大量程档。
配备高度调节型 Hammer 夹具，可适配不同厚度纸板/瓦楞纸板试样。
标准型号交付周期为 3-8 周；选件配置按合同交期执行。
设备通过 CE / UL / RoHS / FCC 等认证，出厂前经三级校准；售后 2 小时响应、工程师上门、整机 1 年质保、终身软件升级。
